一、西門子定位器調試前準備工作

1        接汽源，再接電源，將電流給到4mA以上

2        如定位器沒有調試過，這時顯示屏中應出現P進入組態，先按“+”再同時按“—”，反之相同，看閥門的最大點或最小點。

3        看最小點應在5-9之間，不對調定位器的黑色齒輪。看最大點應不超過95，調最小點盡量接近5.

4        用“+”、“—”鍵將閥門行程調到50%，調試前準備工作完成。

注意：如果定位器調試過必須清零，清零步驟為：按手鍵進入(新出的為50，最初的為55)，再按“+”5秒出現OCAY，再按手鍵5秒，出現C4抬手出現P，進入組態后調試步驟同以上2、3、4相同。

二、西門子定位器初始化的調校步驟

Ⅰ、執行機構的自動初始化

注：自動初始化前一定要正確設定閥門的開關方向！否則初始化無法進行！

如果你希望在初始化階段完成后，計算的整個沖程量用mm 表示，這一步必須設置。為此，你需要在顯示屏上選擇與刻度桿上驅動釘設定值相同的值。

通過下按功能鍵超過 5 秒，退出組態方式。約5 秒后，軟鍵顯示將出現。松開功能鍵后，裝置將在Manual 方式，按功能鍵將方式切換為AUTO，此時可以遠控操作。

Ⅱ、執行器手動初始化

利用這一功能，不需硬性驅動執行機構到終點位置即可進行初始化。桿的開始和終止位置可手工設定。初始化剩下的步驟（控制參數最佳化）如同自動初始化一樣自動進行。

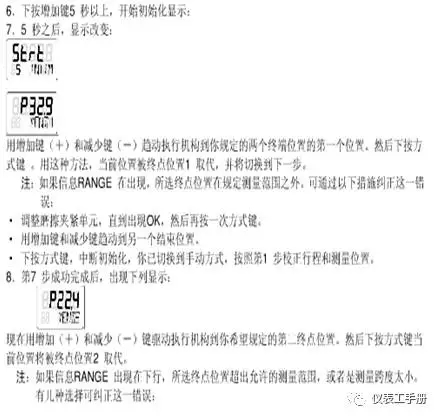

直行程執行機構手動初始化的順序步驟。

1．對直行程執行機構實行初始化。通過手工驅動保證覆蓋全部沖程，即顯示電

位計設定處于P5.0 和P95.0 的允許范圍中間

如果你希望初始化過程結束時，測定的全沖程用mm 表示，你需要在顯示器中選擇與驅動銷釘在桿刻度上設定的值相同，或對介質調整來說下一個更高的值。

下按功能鍵超過 5 秒，離開桿組態方式。接近5 秒后，軟鍵顯示將出現。松開功能鍵后，裝置將在Manual 方式，按功能鍵將方式切換為AUTO，此時可以遠控操作。

注：改變調整門的開關方向，需要調整定位器的7和38項，兩項同時用“+”、“—”鍵更改，兩項的設置必須要相同。
