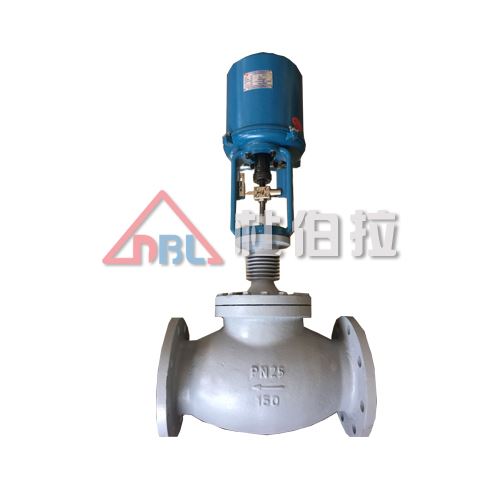

電動襯氟調節閥概述：
電動襯氟調節閥是由381L系列電子式執行機構和直通單座襯氟閥組成。該執行機構采用一體化的電子控制器模塊，無需另配伺服放大器，且輸出力大；閥體接觸介質的部位均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚全氟乙丙稀(F46)，又采用聚四氟乙稀波紋管密封，因而該閥廣泛適用于化工，石油，冶金，醫藥、電力等行業中對酸、堿等強腐蝕介質和有毒及揮發等氣體、液體、介質的過程控制。
電動襯氟調節閥特點：
1、耐腐蝕：閥體內腔、閥芯、閥座、閥桿均包襯2.5～3mm厚的F46，能耐酸、堿，耐強腐蝕
2、 密封性能好：采用聚四氟乙烯材質的波紋管和填料雙重密封，確保無滲漏
3、泄漏量小：由于閥芯、閥座是軟密封，故泄漏量低于國家Ⅳ級標準
電動襯氟調節閥技術參數
1、形式：直通倒S鑄造閥 ；
2、公稱通徑：DN20-200mm；
3、公稱壓力：PN1.6 4.0 6.4MPa；
4、連接形式：JB78-59 JB/T79。2-94凹式
5、材料：HT200 ZG270-500 ZG1Gr18Ni9Ti ZGOCr18Ni12M02Ti
6、常溫型：-40-+200℃
7、散熱型：+200℃-+450℃
8、壓蓋形式：螺栓壓緊式
9、填料：V型聚四氟乙烯，柔性石墨，石棉編織填料
10、閥芯形式：上導向單座柱塞式閥芯，或上導向單座套筒柱塞式閥芯
11、流量特性：等百分比特性，直線特性和快開特性
12、閥芯材料：1Cr18Ni9Ti Ocr18Ni12M02Ti
電動襯氟調節閥標準規格
閥體型式：直通鑄造球型襯氟閥體
閥芯型式：非平衡式單座襯氟柱塞閥芯
公稱通徑：DN20~150 NPS 3/4〞~ 6〞
公稱壓力：PN16 ~ 25 CLASS 150/300LB
連接方式：法蘭：FF、RF、MF、RTJ
閥蓋形式：襯氟波紋管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：聚四氟乙烯
執行機構：電動：3810L系列智能型執行機構、PSL系列智能型執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆
電動襯氟調節閥型號編制
Z | 執行機構 | H | 結構形式 | -公稱壓力 | 閥體材質 | 公稱通徑 |
Z系列調節閥 | R:電動3810L執行機構 | H直行程 | CF:標準型襯氟調節閥 | PN16=16 | C=WCB | DN25= DN25 |
如：Z型電動襯氟調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZRHCF-16C DN50 | ||||||
執行機構
類型：可選PS或DKZ電子式直行程執行機構，防爆型選用3610型
技術參數和性能：請參閱對應的執行機構及伺服放大器說明書。或與我公司技術部聯系，索取相關資料。
電動襯氟調節閥主要零件材料
公稱通徑mm | DN15-DN300 | |||
材料代號 | C(WCB) | P(304) | R(316) | |
主要 | 閥體、閥蓋 | WCB(ZG230-450) | ZG1Cr18Ni9Ti(304) | ZG1Cr18Ni12Mo2Ti(316) |
閥芯、閥座 | 1Cr18Ni9Ti(304)或司鈦萊合金堆焊 | 1Cr18Ni9Ti(304)或司鈦萊合金堆焊 | 1Cr18Ni12Mo2Ti(316)或司鈦萊合金堆焊 | |
閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
填料 | V型聚四氟乙烯(F4)、柔性石墨、不銹鋼波紋管 | |||
墊片 | 增強聚四氟乙烯(F4) 、不銹鋼墊片、金屬石墨纏繞墊片 | |||
推桿、襯套 | 2Cr13 | |||
適用 | 適用介質 | 水蒸汽油品類氣液體 | 硝酸堿類腐蝕性氣液體 | 醋酸類等腐蝕性氣液體 |
常溫型 | -30～+250 F4：≤200℃ | -40～+250 F4：≤200℃ | -40～+250℃ F4：≤200℃ | |
高溫型 | -30～+450℃ | -40～+500℃ | -40～+500℃ | |
低溫型 | -40～-60℃、 -60～-100℃ | |||
電動襯氟調節閥規格參數表
公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||
閥座直徑mm | 8 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
額定流量 | 直線 | 0.8 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
等百分比 | 0.8 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
行程mm | 10 | 16 | 25 | 40 | 60 | |||||||||||
允許壓差 | 單座式 | 6.4 | 4.5 | 2.5 | 3.2 | 3.2 | 2.15 | 1.4 | 1.37 | 0.94 | 0.6 | 0.52 | 0.35 | 0.2 | ||
套筒式 | 6.4 | 3.7 | 3.7 | 2.4 | 2.9 | 1.5 | 0.8 | 3.1 | 3.1 | 3.1 | ||||||
允許泄 | 單座式 | 為Kv值的0.01%，按GB4213-84標準 | ||||||||||||||
套筒式 | 為Kv值的0.05%，按GB4213-84標準 | |||||||||||||||
配電動執 | PSL | 201 | 202 | 204 | 208 | 312 | ||||||||||
3610 | 3610SA-08 | LA-20 | 3610LSB-30 | 3610LSB-50 | 3610LSC-65 | |||||||||||
基本誤差% | ±2.5 | |||||||||||||||
回差% | 2.0 | |||||||||||||||
死區% | 3.0 | |||||||||||||||
始終點偏差% | ±2.5 | |||||||||||||||
額定行程偏差% | 2.5 | |||||||||||||||
可調比 | 50：1 | |||||||||||||||
