電動單座調節閥概述
ZDLP、ZDLM、ZAZP、ZAZM型電動單座、套筒調節閥，接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa；使用溫度范圍由40℃～450℃，接受信號為0～10mA.DC或4～20mA.DC。其中電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。電動套筒調節閥適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達Ⅵ級(零泄漏)標準。按填料不同可分為一般填料密封和波紋管密封兩種。前者用于一般場合，而后者用于不允許外漏的重要場合。流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣的品種規格可供選擇。
電動單座調節閥特點
·閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。
·可調范圍大，固有可調比為50，流量特性有直線和等百分比。
·電動套筒調節閥閥塞設有上、下方的均壓孔，不平衡力小，閥穩定性好。套筒互換性強，使用壓差大。
·調節切斷型采用軟密封結構閥芯，達Ⅵ級泄漏標準(零泄漏)。
·伺服放大器采用深度動態負反饋?？商岣咦詣诱{(diào)節精度。
·電動操作器有多種形式，可適用于4～20mA.DC或0～10mA.DC。
·電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
·波紋管密封型調節閥對移動的閥桿形成完全的密封，杜絕流體外漏。
電動單座調節閥主要零件材料
閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯：1Cr18Ni9Ti、司太萊合金堆焊、增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
墊片：橡膠石棉板、10#、1Cr18Ni9Ti、石棉纏繞墊片
推桿、襯套：2Cr13
波紋管：1Cr18Ni9Ti
電動單座調節閥主要技術參數
公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
(10) | (12) | (15) | (20) | ||||||||||||
額定流量 | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
額定行程L(mm) | 16 | 25 | 40 | 60 | |||||||||||
公稱壓力P(MPa) | 1.0、1.6、4.0、6.4 | ||||||||||||||
固有流量特性 | 直線、等百分比 | ||||||||||||||
固有可調比 | 50 | ||||||||||||||
允許 | 單座 | 硬密封：Ⅳ級 軟密封：Ⅵ級 | |||||||||||||
套筒 | 硬密封：Ⅱ級 軟密封：Ⅳ級 | ||||||||||||||
工作溫度t(℃) | -20～200、-40～250、-40～450、-60～450 | ||||||||||||||
信號范圍(mA.DC) | 0～10、4～20 | ||||||||||||||
作用方式 | 電關式、電開式 | ||||||||||||||
使用環境溫(℃) | 電動調節閥：-20～70℃、伺服放大器：0～50℃ | ||||||||||||||
使用環境濕度 | 電動調節閥：≤95％、伺服放大器：≤85％ | ||||||||||||||
電源電壓 | 220V、50Hz、380V、50Hz | ||||||||||||||
* 本產品性能指標貫徹GB/T4213-92。
電動單座調節閥配套用電動執行機構有關技術參數
公稱通徑DN(mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
電動執行 | 普通型 | ZAZ-60 | ZAZ-60 | DKZ-410 | DKZ-410 | |||||||
電子型 | JHZAZ1 | JHZAZ2 | JHZAZ3 | JHZAZ3 | ||||||||
電動執行 | 普通型 | 400 | 400 | 6400 | 6400 | |||||||
電子型 | 2000 | 4000 | 6000 | 8000 | ||||||||
全行程 | 普通型 | 12.5 | 20 | 32 | 48 | |||||||
電子型 | 30 | 30 | 48 | 60 | ||||||||
消耗功率 | 普通型 | 28 | 35 | |||||||||
電子型 | 6 | 15 | 25 | 40 | ||||||||
* 表中數據僅為常規配置，具體選用根據主要參數及用戶要求而定。
電動單座調節閥允許壓差
電動單座調節閥允許壓差表 (單位：MPa)
公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
10 | 12 | 15 | 20 | |||||||||||
400 | 3.90 | 2.71 | 1.71 | 0.95 | 0.62 | 0.37 | 0.24 | 0.15 | ||||||
2000 | 6.40 | 6.40 | 6.40 | 4.87 | 3.11 | |||||||||
4000 | 6.40 | 6.40 | 6.40 | 6.40 | 6.11 | 3.73 | 2.39 | 1.53 | ||||||
6000 | 1.38 | 0.91 | 0.54 | |||||||||||
6400 | 1.45 | 0.95 | 0.61 | 0.40 | 0.28 | 0.15 | ||||||||
8000 | 0.50 | 0.34 | 0.19 | |||||||||||
16000 | 0.98 | 0.68 | 0.38 | |||||||||||
電動套筒調節閥允許壓差表(單位：MPa)
公稱通徑 (mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
400 | 1.94 | 1.62 | 1.31 | 1.08 | 0.88 | ||||||
2000 | 6.40 | 6.40 | |||||||||
4000 | 6.40 | 6.40 | 6.40 | 6.40 | 6.40 | ||||||
6000 | 6.40 | 6.40 | 6.40 | ||||||||
6400 | 6.40 | 6.40 | 6.40 | 6.40 | 6.40 | 6.40 | |||||
8000 | 6.40 | 6.28 | 4.59 | ||||||||
16000 | 6.40 | 6.40 | 6.40 |
* 允許壓差值若大于公稱壓力，則取公稱壓力值。
電動單座調節閥主要性能指標
序號 | 項目 | 單座閥 | 套筒閥 |
1 | 基本誤差(％) | ±2.5 | |
2 | 回差(％) | 2.0 | |
3 | 死區(％) | 3.0 | |
4 | 額定行程偏差(％) | +2.5 | |
5 | 額定流量系數偏差(％) | +10 | |
6 | 固有流量特性 | 符合IEC534-1、GB/T4213-92中規定的斜率偏差 | |
電動單座調節閥基本結構
電動單座調節閥閥體及上閥蓋型式
電動單座調節閥閥體及閥芯材料選擇
電動單座調節閥外形尺寸及重量
普通型（單位：mm）
公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
A | 460 | 530 | 630 | |||||||||
B | 230 | 230 | 260 | |||||||||
H1 | 490 | 540 | 625 | |||||||||
L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
H2 | 175 | 180 | 215 | 218 | 230 | 280 | 285 | 315 | 400 | 460 | 540 | |
H3 | 53 | 57.5 | 70 | 75 | 82.5 | 92.5 | 100 | 110 | 125 | 142.5 | 170 | |
重量 | PN16 | 50 | 52 | 54 | 56 | 58 | 75 | 87 | 95 | 132 | 135 | 155 |
PN64 | 53 | 56 | 58 | 65 | 68 | 84 | 110 | 129 | 177 | 180 | 210 | |
電子型（單位：mm）
公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
d | φ155 | φ162 | φ170 | |||||||||
H4 | 290 | 325 | 380 | |||||||||
L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
H5 | 175 | 180 | 215 | 218 | 230 | 280 | 285 | 315 | 400 | 460 | 540 | |
H6 | 53 | 58 | 70 | 75 | 82 | 92 | 100 | 110 | 125 | 142 | 170 | |
重量 | PN16 | 10 | 12 | 15 | 17 | 18 | 34 | 87 | 54 | 76 | 79 | 100 |
PN64 | 13 | 16 | 19 | 26 | 27 | 43 | 110 | 85 | 120 | 125 | 150 | |
電動單座調節閥連接尺寸及標準
·法蘭標準：鑄鐵法蘭按GB4216-84
鑄鋼法蘭按GB9113-88
·法蘭密封面型式：PN10、PN16為凸面；
PN40、PN64為凹凸面、閥體為凹面。
·結構長度：按GB12221-89標準
·夾套保溫型夾套載熱體接口：對焊φ18×4
* 閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。
如：ANSI、JIS、JPI等標準。
電動單座調節閥訂貨須知
訂貨時請用戶提供以下資料：
·調節閥名稱、型號
·公稱通徑
·公稱壓力(MPa)
·額定流量系數(Kv)
·固有流量特性
·介質名稱、閥前后壓力、溫度、流量等
·整機作用方式(電開、電關)及輸入信號
·閥體、閥內件及填料材質
·附件(操作器、伺服放大器等)
·其它特殊要求

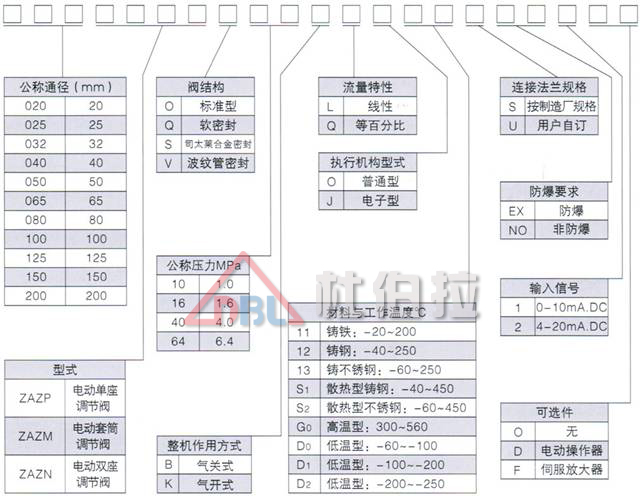

■ 型號
