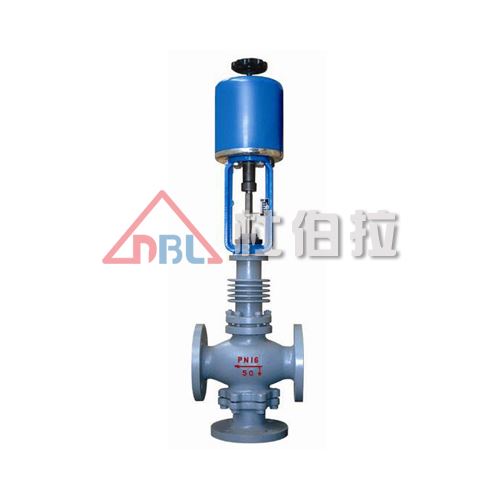

電動三通合流分流調節閥概述
ZAZQ、ZAZX型電動三通合流、分流調節閥采用圓筒型薄壁窗口形閥芯導向。配用DKZ直行程電動執行機構，接受0～10或4～20mA.DC信號驅動閥門啟閉。其中三通合流調節閥用于將兩種流體混合成第三種流體，或不同溫度的同種流體，混合成同一溫度流體。三通分流閥將一種流體分成兩路流體。
本系列產品口徑由25mm至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，溫度范圍-60℃至450℃。控制信號為0～10或4～20mA.DC。配用不同的執行機構可分為普通型和電子型兩種。
電動三通合流分流調節閥特點
·流體對閥芯作用方向都處于流開狀態，故工作穩定性好。
·除了閥蓋處襯套導向外。閥芯側面與閥座內表面也有導向作用，導向面積的大，工作可靠。
·伺服放大器采用深度動態負反饋，可提高調節精度。
·電動操作器有多種形式，可適用于4～20mA.DC或0～10mA.DC。
·電子型電動調節閥可直接由電流信號控制閥門開度。無需伺服放大器。
·節省自動化投資，與單座、雙座或套筒調節閥相比，組成同樣的系統可省掉一個閥，簡化系統，節省投資。
·波紋管密封型對移動的閥桿形成完全的密封，杜絕流體外漏。
電動三通合流分流調節閥主要零件材料
閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填 料：聚四氟乙烯
推桿、襯套：2Cr13
電動三通合流分流調節閥主要技術參數
公稱通徑DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
額定流量 | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 |
分流 | 85 | 135 | 210 | 340 | 535 | ||||||
額定行程(mm) | 16 | 25 | 40 | 60 | |||||||
流量特性 | 直線、拋物線 | ||||||||||
工作溫度(℃) | 普通型：鑄鐵：-20～200、鑄鋼：-40～250、鑄不銹鋼：-60～250 | ||||||||||
介質溫度(℃) | 200以下(對合流閥而言) | ||||||||||
固有可調比R | 30 | ||||||||||
公稱壓力PN(MPa) | 1.0、1.6、4.0、6.4 | ||||||||||
允許泄漏量 | 硬密封：Ⅱ、Ⅳ級 軟密封：Ⅵ級 | ||||||||||
作用方式 | 電關式、電開式 | ||||||||||
信號范圍(mA.DC) | 0～10、4～20 | ||||||||||
電源電壓 | 220V、50Hz 380V、50Hz | ||||||||||
環境溫度(℃) | 電動調節閥： 5～45 伺服放大器：-10～55 | ||||||||||
全行程 | 12.5 | 20 | 32 | 48 | |||||||
30 | 30 | 48 | 60 | ||||||||
消耗功率(W) | 28 | 35 | |||||||||
6 | 15 | 25 | 40 | ||||||||
電動三通合流分流調節閥配套用電動執行機構有關技術參數
公稱通徑DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
電動執行 | 普通型 | ZAZ-60 | DKZ-410 | DKZ-410 | |||||||
電子型 | JHZAZ1 | JHZAZ2 | JHZAZ3 | JHZAZ4 | |||||||
電動執行 | 普通型 | 400 | 6400 | 6400 | |||||||
電子型 | 2000 | 4000 | 6000 | 8000 | |||||||
表中數據為常規配置，具體選用可根據主要參數用戶要求而定。
電動三通合流分流調節閥主要技術性能指標
·基本誤差：±2.5％
·額定流量系數偏差；±10％
·回差：2％
·固有流量特性：符合IEC534-1和GB/T4213-92規定的斜率偏差要求。
·死區：3％
·額定行程偏差：+2.5％
電動三通合流分流調節閥允許壓差
公稱通徑DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
400 | 0.57 | 0.37 | 0.24 | 0.15 | ||||||
2000 | 1.85 | |||||||||
4000 | 5.70 | 3.70 | 2.40 | 1.50 | ||||||
6000 | 1.31 | 0.9 | 0.56 | |||||||
6400 | 1.40 | 0.96 | 0.60 | 0.15 | 0.11 | 0.06 | ||||
8000 | 0.48 | 0.36 | 0.19 | |||||||
16000 | 0.96 | 0.71 | 0.38 |
電動三通合流分流調節閥外形尺寸及重量

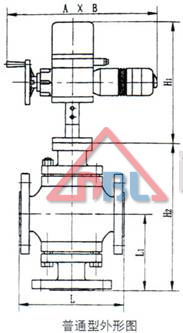

普通型(單位：mm)
公稱通徑（DN） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| |
A | 460 | 530 | 630 | |||||||||
B | 230 | 230 | 260 | |||||||||
H1 | 490 | 540 | 625 | |||||||||
H2 | 246 | 259 | 273 | 311 | 354 | 366 | 448 | 512 | 587 | 759 | ||
L | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | ||
L1 | 121 | 130 | 140 | 153 | 180 | 225 | 250 | 316 | 372 | 444 | ||
重量 | PN16/64 | 62 | 64 | 66 | 68 | 93 | 98 | 107 | 129 | 135 | 155 | |
PN64 | 66 | 71 | 75 | 78 | 103 | 121 | 141 | 165 | 180 | 210 | ||

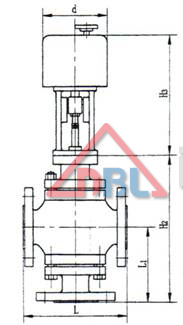

電子型(單位：mm)
公稱通徑（DN） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |  | |
d | φ155 | φ162 | φ170 | |||||||||
H3 | 290 | 325 | 380 | |||||||||
L | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | ||
L1 | 121 | 130 | 140 | 153 | 180 | 225 | 250 | 316 | 372 | 444 | ||
H2 | 246 | 259 | 273 | 311 | 354 | 366 | 448 | 512 | 587 | 759 | ||
重量 | PN16/64 | 22 | 25 | 26 | 28 | 50 | 56 | 63 | 70 | 80 | 95 | |
PN64 | 26 | 30 | 35 | 37 | 60 | 68 | 88 | 100 | 125 | 140 | ||
電動三通合流分流調節閥連接尺寸及標準
·法蘭標準：鑄鐵法蘭按GB4216.5-84
鑄鋼法蘭按GB9113-88、JB/T79-94
·法蘭密封面型式：PN10、PN16為凸面；
PN40、PN64為凹凸面、閥體為凹面。
·結構長度：按GB12221-89標準
·夾套保溫型夾套載熱體接口：對焊φ18×4
﹡ 閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。
如：ANSI、JIS、DIN等標準。
電動三通合流分流調節閥訂貨須知
訂貨時請用戶提供以下資料：
·調節閥名稱、型號
·公稱通徑(mm)
·公稱壓力(MPa)
·額定流量系數(Kv)
·固有流量特性
·介質名稱、閥前后壓力、溫度、流量等
·整機作用方式(電開、電關)及輸入信號
·閥體、閥內件及填料材質
·附件(操作器、伺服放大器等)
·其它特殊要求

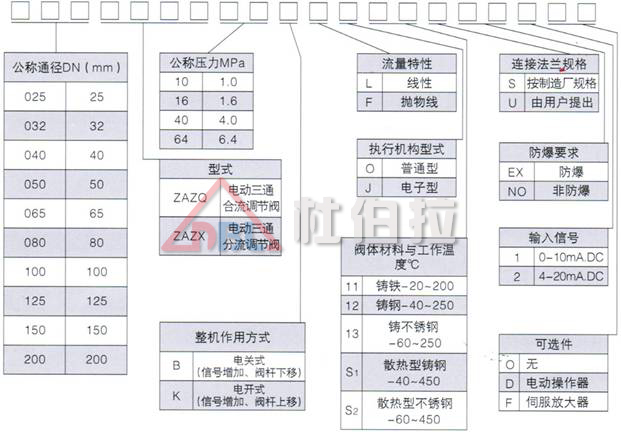

■ 型號
