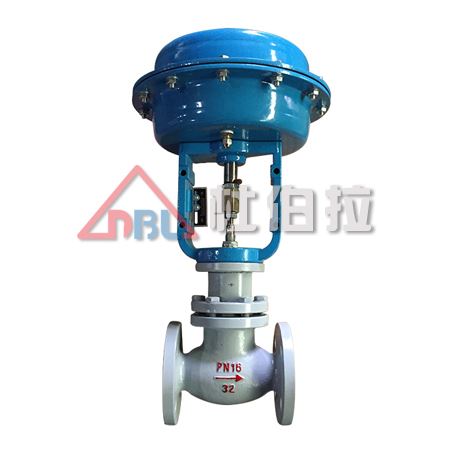

氣動薄膜套筒調節閥

產品：: 氣動薄膜套筒調節閥

規格：: ZXM型氣動薄膜調節閥(套筒)

用途：: 氣動薄膜套筒調節閥特別適用于流量大，壓差大，泄漏量要求不高的工作場合。

材質：: 不銹鋼，鑄鋼

立即咨詢立即下單

產品詳情

■ ZXM型氣動薄膜調節閥(套筒)概述

ZXM型氣動薄膜調節閥(套筒)[ZXM型新系列氣動薄膜套筒調節閥]是一種壓力平衡式調節閥。配用多彈簧執行機構。總體結構緊湊、重量輕、穩定性好。流體通道呈S流線型、壓降損失小、允許壓差大，噪音小，流通能力大。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于流量大，壓差大，泄漏量要求不高的工作場合。

本系列產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN20～200。適用流體溫度由-200℃～+560℃范圍內多種檔次。泄漏量標準有Ⅳ級或Ⅵ級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。

■ ZXM型氣動薄膜調節閥(套筒)特點

· 采用平衡式閥芯結構，軸向不平衡力小，允許壓差大，穩定性好。

· 套筒互換性強，拆裝方便，容易維修。

· 全金屬閥芯適合多種工作場合，達到Ⅳ級泄漏標準，ZXMQ型軟密封結構閥芯Ⅵ級泄漏標準。

· 閥體按流體力學原理設計成等截面低流阻流道，可調范圍大，固有可調比為50，額定流量系數增大30％。

· 執行機構采用多彈簧結構，高度減少30％、重量減輕30％。

· ZXMV型波紋管密封型調節閥，對移動的閥桿形成了完全的密封，堵絕流體外漏。

· ZXMJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。

■ ZXM型氣動薄膜調節閥(套筒)主要零件材料

閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti

閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊

軟密封閥頭：增強聚四氟乙烯

填料：聚四氟乙烯、柔性石墨

波紋管：1Cr18Ni9Ti

墊片：橡膠石棉板、10#、1Cr18Ni9Ti、石棉纏繞墊片

膜蓋：A3

波紋膜片：丁腈橡膠夾增強滌綸織物

彈簧：60Si2Mn

推桿、閥桿：2Cr13、1Cr18Ni9Ti

襯套：2Cr13

■ ZXM型氣動薄膜調節閥(套筒)規格與技術參數

公稱通徑DN(mm)			20	25	32	40	50	65	80	100	125	150	200
額定流量系數Kv	直線		6.9	11	17.4	27.5	44	69	110	176	275	440	690
	等百分比		6.3	10	16	25	40	63	100	160	250	400	630
額定行程L(mm)			16		25			40			60
膜片有效面積Ae(cm²)			280		400			600			1000
信號范圍Pr(kPa)			20～100、40～200
氣源壓力Ps(MPa)			0.14、0.25
固有流量特性			直線、等百分比
固有可調比			50
允許泄漏量			硬閥座：Ⅳ級軟閥座：Ⅵ級
公稱壓力PN(MPa)			1.0、1.6、4.0、6.4
工作溫度t (℃)		常溫型	-20～200、-40～250、-60～250
		散熱型	-40～450、-60～450
		高溫型	300～560
		低溫型	-60～-100、-100～-200、-200～-250

*本產品性能指標貫徹GB/T4213-92標準

■ ZXM型氣動薄膜調節閥(套筒)基本結構

■ ZXM型氣動薄膜調節閥(套筒)閥體及上閥蓋型式


■ ZXM型氣動薄膜調節閥(套筒)閥體及閥芯材料選擇

軟閥座型工作溫度與最大壓差范圍

司太萊合金堆焊閥座工作溫度與常用壓差范圍

■ ZXM型氣動薄膜調節閥(套筒)允許壓差

氣關式調節閥允許壓差表(單位：MPa)

膜片有效面積Ae(cm²)			280			400			600			1000
信號范圍Pr(kPa)			20-100	20-100	40-200	20-100	20-100	40-200	20-100	20-100	40-200	20-100	20-100	40-200
氣源壓力Ps(MPa)			0.14	0.14	0.25	0.14	0.14	0.25	0.14	0.14	0.25	0.14	0.14	0.25
需配附件			-	P	P	-	P	P	-	P	P	-	P	P
公稱通徑 DN (mm) 及閥座直徑 d (mm)	20	20	2.67	6.23	6.40
	25	25	2.22	5.19	6.40
	32	32				2.58	6.02	6.40
	40	25				3.18	6.40	6.40
		32				2.58	6.02	6.40
		40				2.12	4.95	6.37
	50	32				2.58	6.02	6.40
		40				2.12	4.95	4.37
		50				1.73	4.05	5.21
	65	65							2.05	4.77	6.14
	80	50							2.60	6.08	6.40
		65							2.05	4.77	6.14
		80							1.68	3.93	5.06
	100	65							2.05	4.77	6.14
		80							1.69	3.39	5.06
		100							1.36	3.18	4.09
	125	125										1.84	4.28	5.51
	150	100										2.27	5.30	6.40
		125										1.84	4.28	5.51
		150										1.54	3.59	4.62
	200	125										1.84	4.28	5.51
		150										1.54	3.59	4.62
		200										1.12	2.62	3.37

﹡ P：閥門定位器

﹡﹡ 對于ZXMV型套筒波紋管密封調節閥，最大允許壓差為1.0 MPa，表中數據若數值小于1.0MPa則不變，若數值大于1.0MPa，則取值1.0MPa。

氣開式調節閥允許壓差表(單位：MPa)

膜片有效面積Ae(cm²)			280		400		600		1000
信號范圍Pr(kPa)			20-100	40-200	20-100	40-200	20-100	40-200	20-100	40-200
氣源壓力Ps(MPa)			0.14	0.25	0.14	0.25	0.14	0.25	0.14	0.25
需配附件			-	P	-	P	-	P	-	P
公稱通徑 DN (mm) 及閥座直徑 d (mm)	20	20	2.67	6.23
	25	25	2.22	5.19
	32	32			2.58	6.02
	40	25			3.18	6.40
		32			2.58	6.02
		40			2.12	4.95
	50	32			2.58	6.02
		40			2.12	4.95
		50			1.73	4.05
	65	65					2.05	4.77
	80	50					2.60	6.08
		65					2.05	4.77
		80					1.68	3.93
	100	65					2.05	4.77
		80					1.69	3.39
		100					1.36	3.18
	125	125							1.84	4.28
	150	100							2.27	5.30
		125							1.84	4.28
		150							1.54	3.59
	200	125							1.84	4.28
		150							1.54	3.59
		200							1.12	2.62

﹡ P：閥門定位器

﹡﹡ 對于ZXMV型套筒波紋管密封調節閥，最大允許壓差為1.0 MPa，表中數據若數值小于1.0MPa則不變，若數值大于1.0MPa，則取值1.0MPa。

■ ZXM型氣動薄膜調節閥(套筒)各種不同的固有流量特性和不同的相對行程下地相對流量數值R50

L/L% Q/Qmax% 特性	0	10	20	30	40	50	60	70	80	90	100
直線	2	11.8	21.6	31.4	41.2	51	60.8	70.6	80.4	90.2	100
等比	2	3	4.37	6.5	9.6	14.1	20.9	30.9	45.7	67.6	100
快開	2	31.6	44.8	54.8	63.2	70.7	77.5	83.6	89.4	94.8	100
拋物線	2	5	9.8	15.9	23.5	32.6	43.1	55.1	6.86	83.5	100

■ ZXM型氣動薄膜調節閥(套筒)外形尺寸及重量

標準型、散熱型、高溫型外形尺寸(單位：mm)

公稱通徑			20	25	32	40	50	65	80	100	125	150	200
A			282		308			394			498
L	PN16,40		150	160	180	200	230	290	310	350	400	480	600
L	PN64		230	230	260	260	300	340	380	430	500	550	650
H₁	PN16		52.5	57.5	70	75	82.5	92.5	100	110	125	142.5	170
	PN40		52.5	57.5	70	75	82.5	92.5	100	117.5	135	150	187.5
	PN64		65	70	77.5	85	90	102.5	107.5	125	147.5	172.5	207.5
H	標準型	PN16	429	438	474	477	502	626	662	687	836	896	987
		PN40	429	438	474	477	502	626	662	695	845	896	1000
		PN64	456	468	511	525	535	663	673	705	868	958	1260
	散熱高溫型		570	570	610	610	630	730	810	820	960	1090	1180



﹡ 散熱、高溫型高度(H)為PN16的數值

﹡﹡ 夾套型高度H1及H均增加15％

波紋管密封型外形尺寸表(單位：mm)

公稱通徑	20	25	32	40	50	65	80	100	125	150	200
φA	282		308			394			498
L	150	160	180	200	230	290	310	350	400	480	600
H₁	52.5	57.5	70	75	82.5	92.5	100	117.5	135	150	187.5
H波紋管型	449	511	560	617	620	710	767	792.5	870	1057.5	1087.5

低溫型外形尺寸表(單位：mm)

公稱通徑			20	25	32	40	50	65	80	100	125	150	200
φA			282		308			394			498
L	PN16,PN40		150	160	180	200	230	290	310	350	400	480	600
L	PN64		230	230	260	260	300	340	380	430	500	550	650
H₁	PN16,PN40		52.5	57.5	70	75	82.5	92.5	100	117.5	135	150	187.5
H₁	PN64		65	70	77.5	85	90	102.5	107.5	125	147.5	172.5	207.5
H₂	-60～-100℃		500	500	500	500	500	600	600	600	700	700	700
	-100～-200℃		700	700	700	700	700	800	800	800	900	900	900
	-200～-250℃		900	900	900	900	900	1000	1000	1000	1100	1100	1100
H	-60～ -100(℃)	PN16 PN40	862.5	865	902	907	914.5	1118.5	1126	1141.5	1135	1348	1385.5
	-60～ -100(℃)	PN64	875	874	909.5	917	922	1128.5	1133.5	1149	1347.5	1370.5	1405.5
	-100～ -200(℃)	PN16 PN40	1062.5	1075	1102	1107	1114.5	1318.5	1326	1341.5	1535	1548	1585.5
	-100～ -200(℃)	PN64	1075	1080	1109.5	1117	1122	1328.5	1333.5	1349	1547.5	1570.5	1605.5
	-200～ -250(℃)	PN16 PN40	1262.5	1267.5	1302	1307	1314.5	1518.5	1526	1541.5	1735	1748	1785.5
	-200～ -250(℃)	PN64	1275	1280	1309.5	1317	1322	1528.5	1533.5	1549	1747.5	1770.5	1805.5
D₃			260	260	285	305	340	370	405	460	525	590	700
D₄			290	290	315	335	370	400	435	490	555	630	740
螺栓孔n(個)-d(直徑)			8-14	8-14	8-14	8-16	8-16	10-16	10-16	12-18	14-18	16-18	18-18

■ ZXM型氣動薄膜調節閥(套筒)重量表(單位：kg)

公稱通徑		20	25	32	40	50	65	80	100	125	150	200
標準型	PN16	16	17	19	21	23	35	48	57	64	70	90
	PN40	16	17	19	21	23	35	48	60	67	74	95
	PN64	20	21	25	30	33	44	71	91	100	115	145
散熱高溫型		17	18	20	22	25	36	51	60	62	74	95
波紋管型		20	21	25	30	33	48	71	91	102	115	145
低溫型		20	21	23	26	28	42	58	69	77	84	108

﹡ 本表中散熱高溫型的重量以PN16為依據，低溫型以PN40為依據

■ ZXM型氣動薄膜調節閥(套筒)連接尺寸及標準

· 法蘭標準：鑄鐵法蘭按JB78-59

鑄鐵法蘭按GB9113-88、JB/T79.1-94

· 法蘭密封面型式：PN10、PN16為凸面；

PN40、PN64為凹凸面、閥體為凹面。

· 結構長度：按GB12221-89標準

· 薄膜執行機構氣信號接口：內螺紋M16×1.5

· 夾套保溫型夾套載熱體接口：對焊φ18×4

﹡ 閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。

如：ANSI、JIS、DIN等標準。

■ ZXM型氣動薄膜調節閥(套筒)訂貨須知

訂貨時請用戶提供以下資料：

· 調節閥名稱、型號

· 公稱通徑(mm)

· 公稱壓力(MPa)

· 額定流量系數(Kv)

· 固有流量特性

· 介質名稱

· 工作溫度及范圍

· 整機作用方式

· 閥體、閥內件及填料材質

· 所配附件

· 其它特殊要求

■ ZXM型氣動薄膜調節閥(套筒)型號
