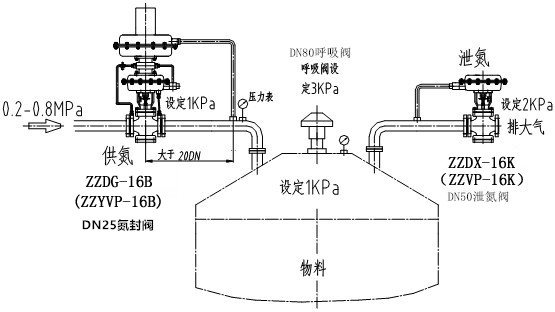

自力式氮封閥結構圖：

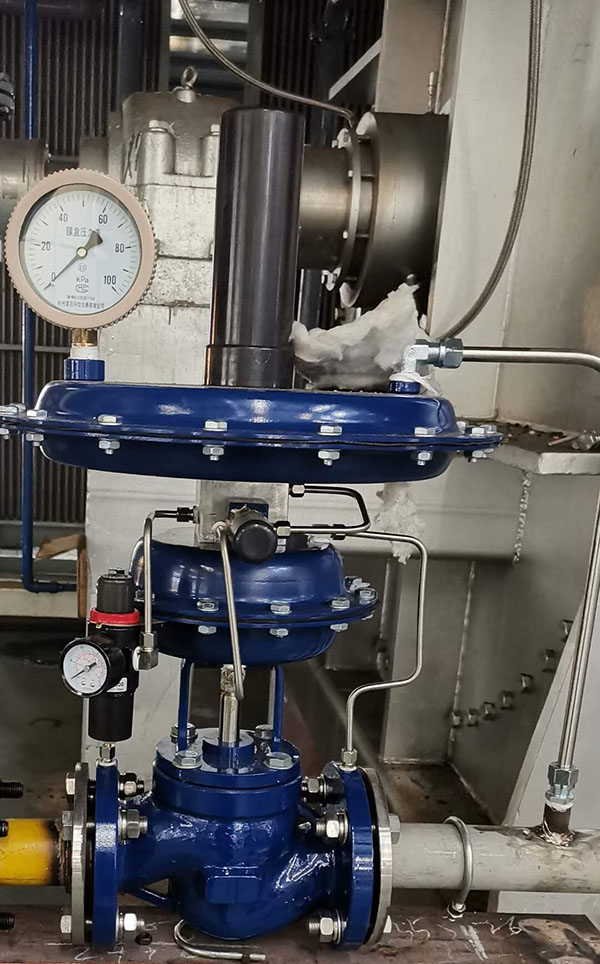

    氮封裝置是由供氮裝置和泄氮裝置兩部分組成。供氮裝置由指揮器和主閥兩部分組成；泄氮裝置由反饋的壓開型微壓調節閥組成。氮氣壓力一般設為100mmH2O，通過氮封裝置控制。當儲罐進液閥開啟，向罐內添加物料時，液面上升，氣相部分容積減小，壓力升高，當罐內壓力升至高于泄氮裝置壓力設定值時，泄氮裝置打開，向外界釋放氮氣。使罐內壓力下降，降至泄氮壓力設定點時，泄氮裝置自動關閉。當儲罐出液閥開啟，用戶放料時，氣相部分容積增大，罐內壓力降低，供氮裝置開啟，向儲罐注入氮氣，使罐內壓力上升，當罐內壓力上升至供氮裝置自動關閉。可參見現場實例圖：

自力式氮封閥結構原理
     氮封裝置結構(見圖四)，將設在罐頂?shù)娜狐c的介質經導壓管引入檢測機構(7)、介質在檢測元件上產生一個作用力與彈簧(8)、預緊力相平衡。當罐內壓力降低至低于供氮裝置壓力設定點時，平衡破壞，使指揮器閥芯(6)打開，使閥前氣體經減壓閥(5)、節流閥(4)、進入主閥執行機構(3)上、下膜室，打開主閥閥芯(2)、向罐內充注氮氣；當罐內壓力升至供氮裝置壓力設定點，由于預設彈簧力，關閉指揮器閥芯(6)、由于主閥執行機構中彈簧作用，關閉主閥，停止供氮。

自力式氮封閥工作原理：
　　當?shù)忾y關閉時，主閥的活塞是在一個密封室內，當儲罐壓力等于或大于設定的壓力時，膜片就被向上頂起，氣導閥在彈簧的作用下向上移動，把氣導閥上的密封圈緊緊壓在閥座上，關閉了控制氣的進口，同時特殊閥芯室的壓力增加并接近氮氣總管的壓力，此壓力通過內部通道，從特殊閥芯室傳到主閥閥芯室。主閥的活塞就處于氮氣總管壓力的作用，由于主閥閥芯上、下所受氣體壓力平衡，所以主閥閥芯在自重和彈簧的作用下將閥門緊密關死。

　　1、當?shù)忾y關閉時，主閥的活塞是在一個密封室內，當儲罐壓力等于或大于設定的壓力時，膜片就被向上頂起，氣導閥在彈簧的作用下向上移動，把氣導閥上的密封圈緊緊壓在閥座上，關閉了控制氣的進口，同時特殊閥芯室的壓力增加并接近氮氣總管的壓力，此壓力通過內部通道，從特殊閥芯室傳到主閥閥芯室。主閥的活塞就處于氮氣總管壓力的作用，由于主閥閥芯上、下所受氣體壓力平衡，所以主閥閥芯在自重和彈簧的作用下將閥門緊密關死。
　　2、氮封閥打開時，當儲罐壓力稍微低于設定壓力時，膜片因為感應壓力下降而向下移動，推動氣導閥打開，氮氣經過孔板、氣導閥的出口進入儲罐，使儲罐內的壓力增加，同時氣導閥的特殊閥芯室的壓力下降，氮氣通過內部通道從特殊閥芯室進入主閥閥芯室。由于主閥閥芯的活塞面積大于主閥閥座孔面積，并有彈簧的彈力和主閥的重量，所以當儲罐壓力稍微低于設定點時，特殊閥芯室和主閥閥芯室的壓力降低很小，主閥仍然保持關閉，氮氣只從氣導閥進入儲罐。
